воскресенье, 2 декабря 2018 г.

Подключение устройств RS485 к расходомеру РМ-5



Сегодня я расскажу о подключении двух устройств к русской чудо-поделке под названием РМ-5. Это - расходомер, у которого есть порты RS485. Но нет нормальных инструкций и нормального ПО.

Хотя инструкции как таковые присутствуют и даже с подписями директора конторы под названием "ТБН", но в общем и целом, написаны они так, что писанины много, а того что надо - нет.


Короче говоря, подключить надо было два устройства. Первый прибор - это чудо-штука под названием "АЧТВ". Это такой прибор, который подключается к  РМ-5 по RS485 и полученные от него данные преобразует в сигнал: аналоговый (токовой или напряжения) или дискретный (импульсный высокой частоты). Второе устройство - это компьютер, где мы хотим считывать архивы данных.

Итак, оборудование подключается по интерфейсу RS485. Протокол - "КМ-5". Вообще, это любимое занятие всех и каждого - придумывать свои безумные протоколы для RS485, вместо того, чтобы использовать универсальные.
Единственный, кто достоин оправдания в этом занятии - это Siemens с их протоколами, реализующими мультимастерный RS485 типа MPI или Profibus (промолчу про богомерзгий USS).
Итак, протокол называется "КМ-5". На самом деле КМ-5 - это название теплосчётчика той же фирмы ТБН, а РМ-5 - это вроде какая-то переделка того самого теплосчётчика под расходомер.
У самого расходомера есть две пары клемм (два порта) RS485: A1, B1 и A2, B2. Ну, и тут возникает закономерные вопросы: что это за порты, что это за клеммы, есть ли между ними разница, куда надо что подключать, где они настраиваются? Наверно, инструкция нам расскажет. Итак, схема подключения из разных инструкций для РМ-5:



Вот инструкции, где они это нарисовали - смотри сам [1], [2], [3].

Итак,порт 1 (A1/B1) отмечен на схеме как "вых.1", а порт 2 - как "вых.2" или "ППС". Очень информативно.
Ну, кому надо, тот найдёт в бесконечных бестолковых инструкция ТБН, что такое ППС, но это не ответит на вопрос, что такое "вых.1" и "вых.2".

В один прекрасный момент меня заинтересовала возможность изменения параметров расходомера кнопками на нём. Параметры не менялись и выяснилось, что для их изменения надо переключить последний тумблер ("EP") в 4-тумблерном переключателе SW1. И тут внезапно описание переключателя "EP":



Т.е. вот так, невзначай, компания ТБН нам внезапно разъяснила, что такое порт 1 и порт 2 интерфейса RS485. Порт 1 - это RS485 Slave, а порт 2 - это RS485 Master. Чтобы было понятно - НИГДЕ больше в их инструкциях вы не найдёте, что такой порт 1 и порт 2.

АТЧВ (RS485 to Analog/impulse output)


Теперь касательно подключения устройств. У прибора АТЧВ своя инструкция, но в ней нет ничего про подключение к РМ-5. Но благо прибор АТЧВ - универсальный, они сделали, чтобы он работал не только по их уже упомянутому протоколу "КМ-5", но и по человеческому протоколу - Modbus. И вот что пишут они про Modbus:


Т.е. тут мы опять-таки внезапно обнаруживаем, что АТЧВ - это slave-устройство сети RS-485.
Соответственно, теперь мы знаем, что АТЧВ нужно подключать к порту 2 (Master - A2/B2) расходомера РМ-1.

Настройка АТЧВ производится через ПО "Редактор АТЧВ". Подключиться можно через самый дешёвый преобразовать USB-RS485 с aliexpress, что я и сделал:

Драйвера к такому адаптеру - тут.

Сразу скажу, что для получения текущего расхода в выражении 4..20 мА от РМ-5 настраивать ничего не нужно - настройки по умолчанию АТЧВ соответственные. Но я всё-таки проверил настройки, потому что мне прибор АТЧВ выдавал два мигания, что по инструкции означало отсутствие данных по RS485:

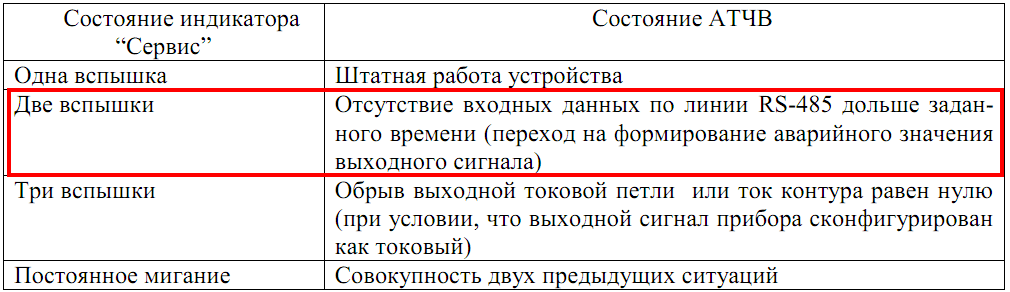

Ну, конечно, кто бы нам рассказал, что отсутствие данных и отсутствие связи как таковой - это разные вещи. Т.е. отсутствие подключения линии RS485 к прибору и неправильная настройка РМ-5 выдают одну и ту же ошибку на мигающем индикаторе.

Оказалось, что связь в порядке, а прибор РМ-5 просто не передаёт данные, пока в нём коэффициент "Кч1" равен 0. Как я уже упомянул ваше, чтобы редактировать параметр "Кч1" нужно предварительно перевести тумблер "EP" (нижний на SW1) в положение ON

Вот описание настройки:


В итоге, прибор АТЧВ, подключенный к порту 2 (A2/B2) нормально заработал.

Поскольку переходник с aliexpress имеет клеммы, где не только написано "A" и "B", но и что они означают, то мы теперь знаем, что у приборов ТБН для RS485 клеммы А - это плюс, а клеммы B - это минус

Вообще, по стандарту RS485 должно быть наоборот, и хотя большинство производителей (кроме Siemens, Schneider и ещё пары-тройки) делают неправильную маркировку (т.е. у них, вопреки стандарту, А - это плюс), всё-таки, как мне кажется, лучше бы все производители писали "плюс" и "минус" на оборудовании (как это делает, например, производитель преобразователей частоты Advanced Control), проще было бы.

Короче, с АТЧВ разобрались. Дальше - интереснее.

АРХИВЫ


Казалось бы, простейшая задача - подключить расходомер к ПК и считать архивы. Программа называется Программа накопления базы данных и распечатки параметров теплопотребления для теплосчётчиков КМ-5 (“KM5DB.EXE”). Т.е. для РМ-5 надо использовать ту же самую программу, что для КМ-5. Ни в одной инструкции, ни в описании программы нет ни слова про РМ-5, а только про теплосчётчики КМ-5. Вот как хочешь - так и догадайся.
Ладно, смотрим эту программу, глядя на которую я бы подумал, что она написала за 5 минут на коленке. Есть там кнопка "Загрузка из теплосчётчиков":

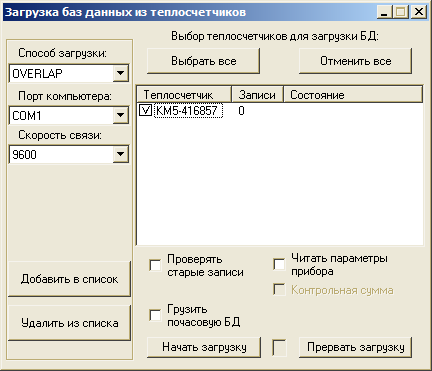

Нажимаем на неё (или выбираем пункт меню "База данных" -> "Загрузка данных"), получаем вот такое окно:


Ну, кажется, что всё относительно понятно - подключаем компьютер через преобразователь USB-RS485 к РМ-5 и подключаемся. Теперь-то мы знаем, что клеммы A1/B1 - это RS485 slave, что может пойти не так? Не тут-то было... Используем тот самый преобразователь с aliexpress, которым мы успешно подключились к АТЧВ. Что-то не работает. Забегая вперёд, скажу, что выбирать надо было не RS485 в "способе загрузке", а "OVERLAP", но так тоже через этот преобразователь не заработало.

АПИ-RS-485-E (RS485 to Ethernet)


В моём случае требовалось, правда, организовать подключение через ТБН-овский преобразователь АПИ-RS-485-E, т.е. RS485 преобразовывался в Ethernet. Его настройка - отдельная история. Есть программа ТБН Ethernet Конфигуратор, от которой практически никакого толку, кроме, если только, возможности найти приборы АПИ-RS-485-E и узнать их IP-адреса. На самом деле, эта задача не требует установки какого-то ПО, поскольку адреса приборов по умолчанию находятся где-то между адресами 192.168.0.100 и 192.168.0.110, т.е. узнать IP-адрес можно, быстро пропинговав этот диапазон. Почему от программы ТБН Ethernet Конфигуратор нет толку? Потому что в ней нельзя нормально поменять IP-адрес (выйти за диапазон 192.168.0.x, который практически никто в промышленных сетях не использует), все её остальные функции реализованы в Web-интерфейсе, т.е. вводим в браузерe IP-адрес прибора, вводим login: Admin, password: 1234.
Другая часть задачи обмена через Ethernet - расшарить подключение RS485 в виде COM-порта. Потому что замечательная программа для просмотра архивов не содержит возможности выбирать интерфейс Ethernet. Для расшаривания порта нужно скачать вот этот архив kspd_5_setup.zip. Там есть такое ПО под названием RedirectVP, оно после установки запускается через Пуск->Программы->ТБН СКПД->Редиректор виртуальных портов. После запуска программа появляется в области уведомлений (это там справа в строке панели задач Windows, там где часы). Создаём виртуальный COM-порт, задаём переадресуемый IP-адрес и его порт.



Что же, попробуем через него. И, о чудо, оно работает. Вот только не через интерфейс RS485, который предлагают выбрать первым в списке, а через непонятное OVERLAP. И ещё, программа просит указать какой-то "номер счётчика". Номер счётчика - это не просто заводской номер, который вводится для информации, а это ещё и адрес в сети RS485. О чём в инструкции, как видим, написано тоже мельком:


 Вот так примерно всё это выгляди:


В общем, соединение через ТБН Ethernet Конфигуратор дало эффект. Правда, считав, сотню-другую записей из прибора программа пишет ошибку связи, но это не страшно, поскольку считанные записи сохраняются в базе данных. Т. е. если не все записи загрузились, надо лишь снова запустить этот процесс, и тогда будут считываться не все записи сначала, а будет продолжаться загрузка только новых записей.

Что касается информации, выводимой по считавшимся данным, - я счёл графики не удобными для использования, но построение отчётов без графиков, т.е. просто вывод таблицы показаний, вполне удобен.

четверг, 20 сентября 2018 г.

Как взломать пароль для Siemens S7-300

В общем-то, в интернете и так достаточно информации, но всё же повторим. Для снятия пароля с Siemens S7-300 Необходимо:

1. Вытащить флешку из S7-300 (вытаскивать только при выключенном ПЛК! Причём, не в СТОПе, а именно при отключенном питании)

2. Вставить эту флешку в компьютер. Флешка MMC, но это не стандартная MultiMedia Card, существовавшая как предшественник SD-карт, а специальная Micro Memory Card конкретно для Siemens. Встроенные кардридеры ноутбуков в 99% случаев не подходят, зато подойдут почти все любые через USB-переходники для SD-карт. Компьютер начнёт сразу ругаться - мол, отформатируйте карту. Ни в коем случае ничего форматировать не надо, иначе помахай рукой программе контроллера.

3. Запускаем бесплатную программу imageUSB by PassMark Software. Создаём образ флешки в формате *.bin.

4. Открываем программу Unlock and converter MMC Image S7 (скачать тут)
File->Open. Выбираем наш *.bin-файл.
Password->S7-300...
Радуемся результату


Вот и всё.

Помимо этого на более старых контроллерах есть сименовские флешки не MMC, а MC. Это такие здоровые флешки, для них нужен специальный кардридер -
Siemens Simatic USB-PROMMER (6ES7 792-0AA0-0XA0)



Метод тот же. Но для его исполнения требуется установить Step-7 v5.2 и возыметь под рукой сименовскую MMC карту (Micro Memory Card, ни разу не дешевую, но что делать...). Короче, суть в том, чтобы перекинуть папку с флешки MC на MMC, а затем расшифровать пароль с MMC также, как описано выше. Более поздние версии Step-7 (начиная с 5.3) не разрешают так делать, а версия 5.2 позволяет, не требуя пароль. Вставляем карту MC, открываем

File -> S7 Memory Card -> Open, копируем папку System Data.
Теперь вытаскиваем MC и вставляем MMC в сименовский кардридер.

Опять делаем

File -> S7 Memory Card -> Open, вставляем (уже в MMC) ранее скопированную папку System Data.

Далее - как в описании по взлому MMC.

P.S. В начале я указал, что флешку нельзя вытаскивать с включенного контроллера S7-300 (даже в режиме Stop). Это приведёт к сбросу параметров или, если в режиме Run такое случилось, то и к иному непредсказуемому результату. Забавная история касательно котлов Buderus:
Был случай. Люди (крупное предприятие) купили котлы этой фирмы, автоматика на S7-300. Через полгода эта автоматика стала просить техобслуживание (типа, выложи полмульта или работать не буду - на панели оператора ошибка, которая не сбрасывается). Короче, взломом контроллера можно решить проблему, удалив зловредный таймер-вымогатель. Но на самом деле, даже взламывать контроллер не обязательно - достаточно на включенном ПЛК (рычажок в положении Stop обязательно!) вытащить и снова вставить флешку из S7-300. Память сбрасывается в значения по умолчанию вместе со счётчиком деньговымогателя и котёл работает ещё полгода.
P.P.S Если кому интересно - пароль на ПЛК S7-300 для котлов Buderus был такой: q3$aT&21

пятница, 29 июня 2018 г.

Звезда и треугольник. Подключение двигателей.

Произошёл тут такой случай. Принёс человек в ремонт новый двигатель, который проработал у него 10 секунд и задымил. Двигатель он подключил треугольником в обычную трехфазную сеть, а на шильдике двигателя есть схема, на которой написано: треугольник - 230 В. звезда - 400 В. В общем, подключил он неправильно, потому двигатель и сгорел.

Для тех, кто не понимает, почему нельзя делать так, как сделал сделал тот товарищ, спаливший двигатель, предназначена эта статья.

Однофазные, двухфазные и трёхфазные электрические сети

В мире распространение имеют однофазные и трёхфазные электрические сети.

Однофазный ток представляет собой синусоиду:


Полное амплитудное напряжение превышает фазное, отличающееся от него в √2/2 раз, т.е.
311.1 х √2/2 = 220,
325.3 х √2/2 = 230,
169.7 х √2/2 = 120.

В трёхфазной сети фазы сдвинуты относительно друг друга на 120 градусов. Линейное напряжение выше фазного в √3 раз, т.е. примерно в 1.73 раза, следовательно,
220 х √3 = 380,
230 x √3 = 400,
380 x √3 = 660,
400 x √3 = 690,
120 x √3 = 208,
277 х √3 = 480.


Линейное напряжение трёхфазной сети - это межфазное напряжение, именно оно обозначается на шильдиках двигателей. Фазное напряжение (между фазой и нейтралью) на шильдиках не обозначается.

Одновременно с этим, условно говоря, вы можете считать, что на шильдике обозначено фазное напряжение, но только в том случае, если собираетесь подключать двигатель только к одной фазе через конденсатор.

Помимо этого, в США и Канаде также распространены двухфазные сети (сети с разделённой фазой или трёхпроводные однофазные сети), которые позволяют подключать мощные бытовые приборы и приборы, выпущенные под европейский стандарт 230 В. По сути, использование таких систем обосновано тем, что в США обычно не ведут по столбам низкое напряжение как у нас, а устанавливают понижающие трансформаторы непосредственно в местах отвода потребителям. Т.е. прямо на столбах они вешают трансформаторы, понижая напряжение с условных 7 кВ до положенных по стандарту 120 В. Но вместо того, чтобы просто понизить напряжение до 120 В, они используют трансформатор на 240 В со средней точкой. Напряжения на крайних выводах вторичной обмотки трансформатора, возникающие в каждый момент его работы, сдвинуты по фазе на 180 градусов.



Т.е. они получают таким образом как бы две фазы 120 В, смещённые относительно друг друга на 180 градусов.


Соответственно, у них там применяются специальные розетки на три контакта (две фазы и нейтраль) и есть разные варианты подключения мощных бытовых приборов, например, кондиционеров, которые можно подключать к 120 В, а можно к 240 В при наличии технической возможности.

Не следует путать такие двухфазные сети с существовавшими в начале XX века в США двухфазными сетями, где фазы были смещены на 90 градусов, к которым можно было напрямую подключать двигатели с двумя обмотками (как у современных сервомоторов).

Все варианты однофазных и трёхфазных сетей, применяющихся в Америке, выглядят следующим образом:


Подключение двигателей

Вот всем известные схемы подключения треугольником (D) и звездой (Y):


Всего с двигателя выходит 6 проводов: это начала трёх обмоток и их концы. Места соединений обмоток на схеме выше обозначены точками a, b, c и 0 (последний - только для звезды). В клеммной коробке шесть указанных клемм располагают в два ряда по три клеммы, причём клеммы начала и концов обмоток не находятся параллельно друг другу, а расположены так, чтобы было удобнее подключать треугольником (т.е. соединять начала одних обмоток с концами других):
Некоторые граждане иногда подключают нейтральный провод к нулевой точке при подключении двигателя звездой. На самом деле ничего хорошего от этого нет, делать так не нужно.

Совершенно неважно как вы подключаете двигатель: звездой или треугольником. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой - звезда) - двигателю это совершенно неважно.

Если у вас есть двигатель с номинальным напряжением обмотки 220 В и есть две разные трёхфазные сети, у одной из которых линейное напряжение 380 В (220 В на фазу), а у другой - 220 В (127 В на фазу), то к первой вы можете подключать двигатель звездой, а ко второй - треугольником, разницы для  двигателя не будет никакой, отличаться будут лишь токи, протекающие в проводниках на линии, ведущей к двигателю.


Выглядит всё это так, например, для двигателя мощностью 1.1 кВт с номинальным напряжением обмотки 220 В. Для тех, кто в танке: РИСУНОК СЛЕВА - это для РОССИИ, где 380 В 50 Гц, т.е. 220В на фазу,  а справа - это для стран, где трёхфазное напряжение 220 В, 50 Гц (или 127 В на фазу):



Для такого двигателя на шильдике будет написано: D/Y 220V / 380V, 4.9А / 2.8А. Соответственно, в этих двух случаях отличаются только токи в проводниках, ведущих к двигателю (именно они указаны на шильдике, в то время как ток на обмотке будет одинаковый, что видно на рисунке сверху). Следовательно, для России (линейное напряжение 400 В) для такого двигателя надо использовать схему подключения звезда.

Как видно по рисунку выше, при подключении к сети с большим напряжением токи в проводниках ниже (2.8A vs. 4.85A), поэтому, в случае использования преобразователя частоты переменного тока (ПЧ) для управления двигателем D/Y 230V / 400V, лучше применять схему подключения звезда и выставлять в настройка ПЧ напряжение двигателя 400В.


Теперь логичный вопрос: если двигателю нет разницы по какой схеме он будет подключен, а важно лишь напряжение на обмотках, то зачем вообще делать двигатели с разным номинальным напряжением на этих самых обмотках?


Ответ такой: двигатель должен соответствовать требованиям конкретной ситуации, а требоваться может следующее:

1. ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ К ТРЁХФАЗНОЙ СЕТИ
В трёхфазную сеть можно подключить двигатель, номинальное напряжение обмоток которого равно либо фазному напряжению сети (звездой), либо линейному (треугольник).

2. ВОЗМОЖНОСТЬ ВКЛЮЧЕНИЯ В ОДНОФАЗНУЮ СЕТЬ
Для правильного подключения двигателя в однофазную сеть (через конденсатор) требуется, чтобы номинальное напряжение обмотки двигателя было не больше фазного напряжения сети.

3. ПЕРЕКЛЮЧЕНИЕ ЗВЕЗДА-ТРЕУГОЛЬНИК
Для двигателей со свободной нагрузкой на валу наиболее дешевым способом плавного пуска при подключении в трёхфазную сеть является пуск "звездой" с последующим переключением на "треугольник". Номинальное напряжение обмотки должно быть равно линейному напряжению сети. Т.е. сначала подается более низкое фазное напряжение (звезда - между фазой и нулевой точкой), а затем происходит переключение на треугольник, т.е. начинает подаваться межфазное напряжение, соответствующее номиналу двигателя.

Если составить таблицу по всем трём пунктам для трёхфазной сети 400В 50Гц (Россия, Европа, Китай), то будет она выглядеть так:



Аналогичная таблица для сети 208В 60Гц (США, Тайвань, Япония):



В итоге производители условно делят все двигатели на две категории:

1. Маломощные (менее 5 кВт), преимущественного бытового назначения, для которых может возникнуть потребность подключения к однофазной сети (не у каждого дома есть трёхфазная розетка). В России это двигатели D230V / Y400V.

2. Двигатели мощностью более 5 кВт, которые не имеют бытового назначения, а потому для них нет потребности подключения в однофазную сеть. Одновременно с этим, для них может возникнуть потребность переключения со звезды на треугольник при пуске. В России такими двигателями являются D400V / Y690V. Кроме того, такие двигатели можно подключать к промышленным сетям 690В, организация которой позволит экономить на прокладке кабеля, поскольку, как уже было показано выше, токи в проводниках будут ниже для сетей с более высоким напряжением.

Двигатели малой мощности

D 230V / Y 400V


Если двигатель имеет небольшую мощность (до 4 - 5 кВт), то его обычно делают с расчётом на возможность подключения к однофазной сети. Т.е. в трёхфазную сеть его подключают звездой, а в однофазную - треугольником через фазосдвигающий конденсатор. Для последнего случая также может использоваться пусковой конденсатор (отключается сразу после запуска). Выглядит это так:

Для того, чтобы двигатель можно было так подключить в однофазную сеть, его номинальное напряжение каждой обмотки должно быть равно фазному напряжению сети. Это значит, что если двигатель планируется использовать в России или Европе, то номинальное напряжение обмотки должно быть равно 230 В. В таком случае этот двигатель можно будет использовать как в трёхфазной сети с линейным напряжением 400 В (подключение звезда), так и в однофазной сети 230 В (подключение треугольником через конденсатор). Это те самые двигатели, где на шильдике написано напряжение D 220V / Y 380V.

Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США (где линейное напряжение 208 В, а фазное - 120 В), то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится, но можно подключить в их двухфазную сеть 240 В, если таковая имеется.

D 115V / Y 208-230V


Одновременно с этим, маломощные двигатели, предназначенные для стран, где стандартное напряжение ниже, чем у нас, будут подключаться как D 127V / Y 220V. Однако,  двигатели с такой надписью на шильдике вы вряд ли найдёте, потому что 127 В, 50 Гц - это очень малораспространённое напряжение в мире (см. тут). Поэтому, скорее всего, вам встретится двигатель с шильдиком, где будет указано напряжение D 115V / Y 208-230V.

Подключить такой двигатель к стандартной российской трёхфазной сети (все три фазы) можно только через преобразователь частоты переменного тока, поскольку на них есть возможность переключения линейного напряжения на выходе: 230 / 400 В.
В однофазную сеть можно подключить звездой через конденсатор. Тогда напряжение, подаваемое на каждое обмотку, будет составлять половину фазного напряжения сети (230 В / 2 = 115 В). Выглядит это вот так:


Двигатели мощности более 5 кВт

D 400V / Y 690V


Для двигателей мощнее 5 кВт обычно не предусматривают возможность подключения в однофазную сеть, т.е. номинальное напряжение обмоток делают такое, которое соответствует линейному напряжению. Т.е. штатной схемой подключения таких двигателей в трёхфазную сеть является треугольник. В России и Европе это двигатели с номинальным напряжением обмоток 400В, т.е. где на шильдике написано D 400V / Y 690V.

Для определённых задач, где на валу двигателя находится свободная нагрузка (системы вентиляции, осевые насосы), ну, и вообще те задачи, где возможно регулирование скорости вращения вала только лишь напряжением (трансформатором), часто используют схему подключения "звезда" при старте с последующим переключением на "треугольник". Т.е. при старте на обмотку подаётся заниженное напряжение 230В вместо номинальных 400В, а затем происходит переключение на штатный режим (т.е. на треугольник). Из-за свободной нагрузки на валу момент вращения при старте на низком напряжении также будет ниже, т.е. пусковой ток будет не столь высок, как при старте на номинальном напряжении. Поэтому такой пуск двигателя называют "щадящим".

Следует помнить, что для нагрузок, требующих большого момента при запуске, подобный режим приведет напротив, к возрастанию тока в обмотках и последующим неприятным событиям.

Кроме того, надо иметь ввиду, что подключение двигателей даже со свободной нагрузкой на валу звездой для "щадящего старта" вовсе не означает, что если по такой схеме постоянно эксплуатировать двигатель (не переходя на треугольник), то такой режим станет "щадящим" для него. Низкий момент при старте ещё не означает, что заниженное напряжение годится для его нормальной работы, поскольку сам двигатель (со своими номинальными характеристиками) обычно как раз и подбирается под конкретную нагрузку. Поэтому постоянная эксплуатация двигателей на напряжении ниже номинального иногда приводит к их выходу из строя. Чтобы не было неприятностей двигатель всегда надо эксплуатировать на номинальном напряжении, а если требуется снизить обороты вращения вала, то тогда нужно использовать редукторы или преобразователи частоты переменного тока, а не пытаться решить вопрос самым дешёвым способом. К слову сказать, частотник тоже меняет не только частоту тока, но и напряжение, однако, он это делает с умом.

D 220V / Y 440V, D 277V / Y 480


Двигатели мощностью выше 5 кВт, изготовленные в США, будут иметь номинальное напряжение обмотки 277 В, поскольку там распространены промышленные сети 480 В, ну а в Тайване аналогичные двигатели будут иметь номинал в 220 В. К российской трёхфазной сети 400 В подключаются они звездой, а к российской однофазной сети через конденсатор - треугольником. Касательно величин напряжения, есть двигатели, где более подробно расписано подключение для сетей 50 Гц и 60 Гц, например вот так:


воскресенье, 17 июня 2018 г.

Контроллеры и модули Simatic S7-1200

CPU

CPU 1211C

6 DI, 4 DQ, 2 AI (0..10 V)
HSC: см. ниже
PTO/PWM: см. ниже
Импульсные DI: I0.0 – I0.5 (100 kHz)
Модули I/O: нет
Коммуникационные модули: 3



WORK MEMORY: 25 KB, 3 HSC, 2 PWM

1.0, 2.0, 2.1, 2.2



WORK MEMORY: 30 KB, 3 HSC, 4 PWM

3.0



WORK MEMORY: 30 KB, 6 HSC, 4 PWM

4.0



WORK MEMORY: 50 KB, 6 HSC, 4 PWM

4.1, 4.2

CPU 1211C

AC/DC/RLY
Импульсные DQ: нет









1/2

6ES7 211-1BD30-0XB0





3.0

6ES7 211-1BE31-0XB0





4.x

6ES7 211-1BE40-0XB0

CPU 1211C

DC/DC/RLY
Импульсные DQ: нет







1/2

6ES7 211-1HD30-0XB0



3.0

6ES7 211-1HE31-0XB0



4.x

6ES7 211-1HE40-0XB0

CPU 1211C

DC/DC/DC
Импульсные DQ: Q0.0 – Q0.3 (100 kHz)





PWM (Σ=2): 2 x 100 kHz / 2 x 200 kHz

1/2

6ES7 211-1AD30-0XB0

PWM (Σ=4): 2 x 100 kHz / 2 x 200 kHz + 2 x 200 kHz

3.0

6ES7 211-1AE31-0XB0

PWM (Σ=4):: 2 x 100 kHz / 2 x 200 kHz + 2 x 200 kHz

4.x

6ES7 211-1AE40-0XB0



CPU 1212C

8 DI, 6 DQ, 2 AI (0..10 V)
HSC: см. ниже
PTO/PWM: см. ниже
Импульсные DI: I0.0 – I0.5 (100 kHz), I0.6 – I0.7 (30 kHz)
Модули I/O: 2
Коммуникационные модули: 3



WORK MEMORY: 25 KB, 4 HSC, 2 PWM

1.0, 2.0, 2.1, 2.2



WORK MEMORY: 50 KB, 4 HSC, 4 PWM

3.0



WORK MEMORY: 50 KB, 6 HSC, 4 PWM

4.0



WORK MEMORY: 75 KB, 6 HSC, 4 PWM

4.1, 4.2

CPU 1212C

AC/DC/RLY
Импульсные DQ: нет









1/2

6ES7 212-1BD30-0XB0





3.0

6ES7 212-1BE31-0XB0





4.x

6ES7 212-1BE40-0XB0

SIPLUS

MEDIAL STRESS

4.x

6AG1212-1BE40-4XB0

SIPLUS

-40 ... +70

4.x

6AG1212-1BE40-2XB0

CPU 1212C

DC/DC/RLY
Импульсные DQ: нет









1/2

6ES7 212-1HD30-0XB0





3.0

6ES7 212-1HE31-0XB0





4.x

6ES7 212-1HE40-0XB0

CPU 1212C

DC/DC/DC
Импульсные DQ: Q0.0 – Q0.3 (100 kHz),
Q0.4 – Q0.5 (30 kHz)







PWM (Σ=2): 2 x 100 kHz / 2 x 200 kHz

1/2

6ES7 212-1AD30-0XB0



PWM (Σ=4): 3 x 100 kHz + 1 x 30 kHz / 4 x 200 kHz

3.0

6ES7 212-1AE31-0XB0



PWM (Σ=4): 3 x 100 kHz, 1 x 100/30 kHz / 4 x 200 kHz

4.x

6ES7 212-1AE40-0XB0



CPU 1214C

14 DI, 10 DQ, 2 AI (0..10 V)
HSC: 6
PTO/PWM: см. ниже
Импульсные DI: I0.0 – I0.5 (100 kHz), I0.6 – I1.3 (30 kHz)
Модули I/O: 8
Коммуникационные модули: 3



WORK MEMORY: 50 KB, 2 PWM

1.0, 2.0, 2.1, 2.2



WORK MEMORY: 75 KB, 4 PWM

3.0



WORK MEMORY: 75 KB, 4 PWM

4.0



WORK MEMORY: 100 KB, 4 PWM

4.1, 4.2

CPU 1214C

AC/DC/RLY
Импульсные DQ: нет









1/2

6ES7 214-1BE30-0XB0





3.0

6ES7 214-1BG31-0XB0





4.x

6ES7 214-1BG40-0XB0

SIPLUS

MEDIAL STRESS

4.x

6AG1214-1BG40-4XB0

SIPLUS

-25 ... +55 ºC

4.x

6AG1214-1BG40-5XB0

SIPLUS

-40 ... +70

4.x

6AG1214-1BG40-2XB0

CPU 1214C

DC/DC/RLY
Импульсные DQ: нет









1/2

6ES7 214-1HE30-0XB0





3.0

6ES7 214-1HG31-0XB0





4.x

6ES7 214-1HG40-0XB0

CPU 1214FC

DC/DC/RLY

4.x

6ES7 214-1HF40-0XB0

CPU 1214C

DC/DC/DC
Импульсные DQ: Q0.0 – Q0.3 (100 kHz),
Q0.4 – Q0.7 (30 kHz)
Q1.0 – Q1.1 (30 kHz, Firmware 4.x)







PWM (Σ=2): 2 x 100 kHz / 2 x 200 kHz

1/2

6ES7 214-1AE30-0XB0



PWM (Σ=4): 3 x 100 kHz + 1 x 30 kHz / 4 x 200 kHz

3.0

6ES7 214-1AG31-0XB0



PWM (Σ=4): 3 x 100 kHz, 1 x 100/30 kHz / 4 x 200 kHz

4.x

6ES7 214-1AG40-0XB0

CPU 1214FC

ОТКАЗОБЕЗОПАСНОЕ

4.x

6ES7 214-1AF40-0XB0

SIPLUS CPU 1214FC

ОТКАЗОБЕЗОПАСНОЕ, -25 ... +55 ºC

4.x

6AG1214-1AF40-5XB0

SIPLUS

MEDIAL STRESS

4.x

6AG1214-1AG40-4XB0

SIPLUS

-25 ... +60 ºC

4.x

6AG1214-1AG40-5XB0

SIPLUS

-40 ... +70 ºC

4.x

6AG1214-1AG40-2XB0

SIPLUS

-25 ... +70 ºC, для ж/д

4.x

6AG2214-1AG40-1XB0



CPU 1215C

14 DI, 10 DQ, 2 AI (0..10 V), 2 AQ (0..20 mA)
HSC: 6
PTO/PWM: 4
Импульсные DI: I0.0 – I0.5 (100 kHz), I0.6 – I1.3 (30 kHz)
Модули I/O: 8
Коммуникационные модули: 3



WORK MEMORY: 100 KB

3.0



WORK MEMORY: 100 KB

4.0



WORK MEMORY: 125 KB

4.1, 4.2

CPU 1215C

AC/DC/RLY
Импульсные DQ: нет









3.0

6ES7 215-1BG31-0XB0





4.x

6ES7 215-1BG40-0XB0

SIPLUS

MEDIAL STRESS

4.x

6AG1215-1BG40-4XB0

SIPLUS

-40 ... +60 ºC

4.x

6AG1215-1BG40-5XB0

SIPLUS

-40 ... +60 ºC

4.x

6AG1215-1BG40-5XB0

SIPLUS

-40 ... +70 ºC

4.x

6AG1215-1BG40-2XB0

CPU 1215C

DC/DC/RLY
Импульсные DQ: нет









3.0

6ES7 215-1HG31-0XB0





4.x

6ES7 215-1HG40-0XB0

CPU 1215FC

ОТКАЗОБЕЗОПАСНОЕ

4.x

6ES7 215-1HF40-0XB0

SIPLUS

MEDIAL STRESS

4.x

6AG1215-1HG40-4XB0

SIPLUS

-40 ... +60 ºC

4.x

6AG1215-1HG40-5XB0

SIPLUS

-40 ... +70 ºC

4.x

6AG1215-1HG40-2XB0

CPU 1215C

DC/DC/DC
Импульсные DQ: Q0.0 – Q0.3 (100 kHz),
Q0.4 – Q0.7 (30 kHz)
Q1.0 – Q1.1 (30 kHz, Firmware 4.x)







PWM (Σ=4): 3 x 100 kHz + 1 x 30 kHz / 4 x 200 kHz

3.0

6ES7 215-1AG31-0XB0



PWM (Σ=4): 3 x 100 kHz, 1 x 100/30 kHz / 4 x 200 kHz

4.x

6ES7 215-1AG40-0XB0

CPU 1215FC

ОТКАЗОБЕЗОПАСНОЕ

4.x

6ES7 215-1AF40-0XB0

SIPLUS CPU 1215FC

ОТКАЗОБЕЗОПАСНОЕ, -25 ... +55 ºC

4.x

6AG1 215-1AF40-5XB0

CPU 1215C

DC/DC/DC
WORK MEMORY: 200 KB

4.x

6ES7 215-1AL40-0XB0

CPU 1215C

DC/DC/DC
WORK MEMORY: 500 KB

4.x

6ES7 215-1AM40-0XB0



CPU 1217C

DC/DC/DC
14 DI, 10 DQ, 2 AI (0..10 V), 2 AQ (0..20 mA)
HSC: 6
PTO/PWM: 4
Импульсные DI: I0.0 – I0.5 (100 kHz), I0.6 – I1.3 (30 kHz)
Импульсные DQ: Q0.0 – Q0.3 (1 MHz), Q0.4 – Q01.1 (100 kHz)
Модули I/O: 8
Коммуникационные модули: 3



WORK MEMORY: 125 KB

4.0

6ES7 217-1AG40-0XB0



WORK MEMORY: 150 KB

4.1, 4.2



ПЛАТЫ SIGNAL BOARD

платы ввода/вывода

SB 1221

4 DI DC (200 kHz)

24V

6ES7 221-3DB30-0XB0

5V

6ES7 221-3AD30-0XB0



SB 1222

4 DQ DC (200 kHz)

24

6ES7 222-1BD30-0XB0

5V

6ES7 222-1AD30-0XB0



SB 1223

2 DI DC, 2 DQ DC

20 kHz

6ES7 223-0BD30-0XB0



200 kHz

6ES7 223-3BD30-0XB0



SB 1231

1 AI (12 bits) 2.5 V, 5 V, 10 V, 0..20 mA
1 AI (RTD)
1 AI (TC)



6ES7 231-4HA30-0XB0

6ES7 231-5PA30-0XB0

6ES7 231-5QA30-0XB0



SB 1232

1 AQ (12 bits) +/-10 V, 0..20 mA

6ES7 232-4HA30-0XB0



коммуникационная плата

CB 1241

Интерфейс RS485 (для Firmware ≥ 2.0)

6ES7 241-1CH30-1XB0



МОДУЛИ РАСШИРЕНИЯ

ДИСКРЕТНЫЕ

модули ввода

SM 1221

8 DI DC 24V

6ES7 221-1BF30-0XB0

6ES7 221-1BF32-0XB0

16 DI DC 24V

6ES7 221-1BH30-0XB0

6ES7 221-1BH32-0XB0



модули вывода

SM 1222

8 DQ DC

6ES7 222-1BF30-0XB0

6ES7 222-1BF32-0XB0

16 DQ DC

6ES7 222-1BH30-0XB0

6ES7 222-1BH32-0XB0

8 DQ RLY

6ES7 222-1HF30-0XB0

6ES7 222-1HF32-0XB0

16 DQ RLY

6ES7 222-1HH30-0XB0

6ES7 222-1HH32-0XB0

8x2 DQ NO/NC RLY
8 раздельных групп для 8 пар DQ NO/NC (всего 16 DQ)

6ES7 222-1BF30-0XB0

6ES7 222-1BF32-0XB0



модули ввода/вывода

SM 1223

8 DI DC, 8 DQ DC

6ES7 223-1BH30-0XB0

6ES7 223-1BH32-0XB0

16 DI DC, 16 DQ DC

6ES7 223-1BL30-0XB0

6ES7 223-1BL32-0XB0

8 DI DC, 8 DQ RLY

6ES7 223-1PH30-0XB0

6ES7 223-1PH32-0XB0

16 DI DC, 16 DQ RLY

6ES7 223-1PL30-0XB0

6ES7 223-1PL32-0XB0

8 DI AC 120/230V, 16 DQ RLY

6ES7 223-1QH30-0XB0

6ES7 223-1QH32-0XB0



АНАЛОГОВЫЕ

модули ввода

SM 1231

4 AI 13 bit 0..10V, 0..20 mA
Настройка U/I парная для каналов 1/2 и для каналов 3/4

6ES7 231-4HD30-0XB0

6ES7 231-4HD32-0XB0

4 AI 16 bit
Настройка U/I раздельная для всех каналов

6ES7 231-5ND30-0XB0

6ES7 231-5ND32-0XB0

8 AI 13 bit
Настройка U/I парная (для 4 пар каналов)

6ES7 231-4HF30-0XB0

6ES7 231-4HF32-0XB0

4 RTD
Настройка типа сопротивления раздельная для всех каналов

6ES7 231-5PD30-0XB0

6ES7 231-5PD32-0XB0

8 RTD
Настройка типа сопротивления раздельная для всех каналов

6ES7 231-5PF30-0XB0

6ES7 231-5PF32-0XB0

4 TC
Настройка типа термопар раздельная для всех каналов

6ES7 231-5QD30-0XB0

6ES7 231-5QD32-0XB0

8 TC
Настройка типа термопар раздельная для всех каналов

6ES7 231-5QF30-0XB0

6ES7 231-5QF32-0XB0



3 RTD

1 AC
Измерение 3-х сигналов термосопротивлений

и 1 сигнала силы тока

6ES7 231-5PD30-4AC0

SM1281

Модуль вибродиагностики

4 IEPE

1 DI

6AT8 007-1AA10-0AA0

SM1238

Energy Meter

6ES7 238-5XA32-0XB0



  модули вывода

SM 1232

2 AQ 14 bit 0..10V, 0..20 mA
Настройка U/I раздельная для всех каналов

6ES7 232-4HB30-0XB0

6ES7 232-4HB32-0XB0

4 AQ 14 bit 0..10V, 0..20 mA
Настройка U/I раздельная для всех каналов

6ES7 232-4HD30-0XB0

6ES7 232-4HD32-0XB0



модули ввода/вывода

SM 1234

4 AI 13 bit 0..10V, 0..20 mA,
2 AQ 14 bit 0..10V, 0..20 mA
Настройка U/I входов парная для каналов 1/2 и для 3/4
Настройка U/I выходов раздельная

6ES7 234-4HE30-0XB0

6ES7 234-4HE32-0XB0



весовые модули



SIWAREX WP231

7MH4960-2AA01



SIWAREX WP241

7MH4960-4AA01



КОММУНИКАЦИОННЫЕ

CP1243-1

Интерфейс Ethernet, Profinet (для Firmware ≥ 2.0)

6GK7 243-1BX30-0XE0

CP1243-1
DNP3

Интерфейс Ethernet, DNP3 (для Firmware ≥ 2.0)

6GK7 243-1JX30-0XE0

CP1243-1
IEC

Интерфейс Ethernet, IEC (для Firmware ≥ 2.0)

6GK7 243-1PX30-0XE0

CP1242-7

GPRS

Модуль GSM/GPRS (2G) (для Firmware ≥ 2.0)

6GK7 242-7KX30-0XE0

6GK7 242-7KX31-0XE0

CP1243-7
LTE

Модуль GSM/GPRS (2G) / UMTS (3G) / LTE (4G) (для Firmware ≥ 2.0)

6GK7 243-7KX30-0XE0

CM1242-5

Интерфейс Profibus (slave) (для Firmware ≥ 2.0)

6GK7 242-5DX30-0XE0

CM1243-5

Интерфейс Profibus (master) (для Firmware ≥ 2.0)

6GK7 243-5DX30-0XE0

CM1241

RS232

6ES7 241-1AH30-0XB0

6ES7 241-1AH32-0XB0

RS485

6ES7 241-1CH30-0XB0

RS422/RS485

6ES7 241-1CH31-0XB0

6ES7 241-1CH32-0XB0

RF120C

Интерфейс RS422 для подключения считывателей RFID

6GT2 002-0LA00

CM1243-2

Интерфейс AS-Interface (master) (для Firmware ≥ 2.0)

3RK7 243-2AA30-0XB0

SM1278

IO Link Master (v1.1)

4 канала

6ES7 278-4BD32-0XB0



БЛОКИ ПИТАНИЯ

PM1207

24V / 2.5A

6EP1 332-1SH71



ДРУГОЕ



Кабель расширения для двухрядного

размещения модулей SM12xx, 2 м

6ES7 290-6AA30-0XA0

BB1297

Батарейная плата для долговременного питания часов реального времени (для Firmware ≥ 3.0, батарейка CR1025 в комплект не входит)

6ES7 297-0AX30-0XA0
